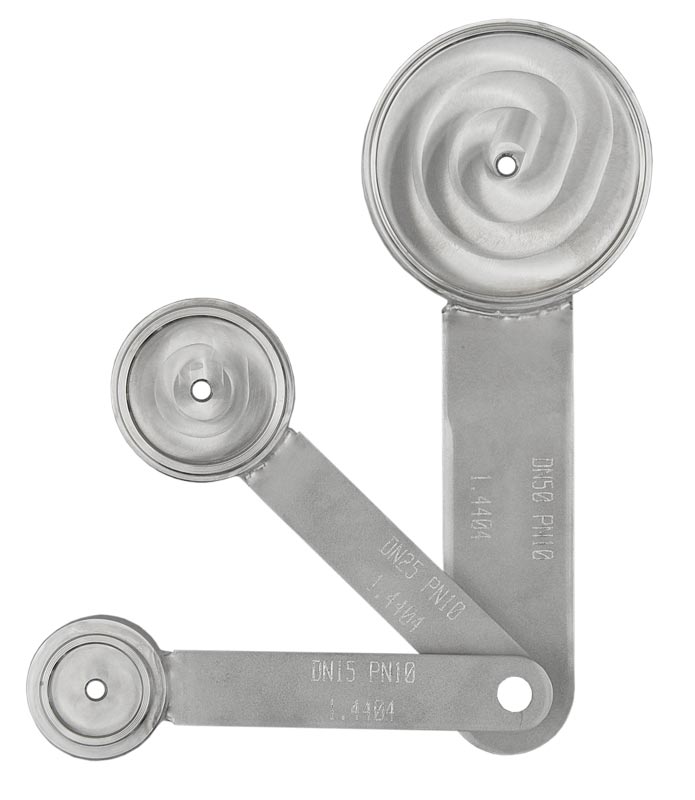

Drosselscheiben (auch als Drosselblenden bzw. Drosselsteckscheiben bezeichnet) vom Typ DS werden eingesetzt, wenn der Medienstrom begrenzt oder die Fließgeschwindigkeit von Medien gedrosselt werden soll.
Die Montage erfolgt als Zwischenflansch‑Bauteil durch Einklemmen zwischen zwei Flanschen, wodurch eine robuste und wartungsfreundliche Lösung zur definierten Durchflussreduktion realisiert werden kann.
Warum wird eine Drosselblende Typ DS eingesetzt?
DIN / ANSI – Ausführung als Zwischenflansch
Drosselscheiben Typ DS werden für DIN‑ und ANSI‑Flansche vorgesehen und als Zwischenflansch zwischen zwei Flanschen montiert.
Eine Fertigung wird u. a. gemäß DIN 2626 beschrieben, wobei projektspezifische Anpassungen (Bauform/Bohrung/Materialstärke) vorgesehen werden können.
Dichtflächen / Formen
Für Steckscheiben‑Varianten werden unterschiedliche Dichtflächen‑Ausführungen genannt (z. B. Form A/AA sowie Optionen B, C, D), wodurch eine Anpassung an Norm‑ oder Projektanforderungen ermöglicht wird.
Wofür wird eine Drosselscheibe verwendet?
Eine Drosselscheibe Typ DS wird eingesetzt, wenn der Volumenstrom begrenzt oder die Fließgeschwindigkeit gedrosselt werden soll, wobei die Funktion über eine definierte Bohrung realisiert wird.
Da die Montage als Zwischenflansch erfolgt, kann die Lösung in vielen Rohrleitungs‑ und Anlagenkonzepten umgesetzt werden, in denen eine definierte Reduzierung des Durchlasses erforderlich ist.
Die Drosselscheibe wird für den Einbau zwischen Flanschen vorgesehen und in der Flanschverbindung so ausgerichtet, dass die Drosselbohrung der Rohrleitungsachse entspricht und eine definierte Durchflussbegrenzung ermöglicht wird.
Die Dichtflächen und Ausführungen (z. B. Form A/B/C/D je nach Spezifikation) werden entsprechend der Flanschgeometrie gewählt, damit eine regelkonforme Montage in der Verbindung erfolgen kann.
Das Verschrauben wird über Kreuz und gleichmäßig durchgeführt, um eine plane Auflage und reproduzierbare Klemmkräfte zu erzielen.
Vor dem Einsetzen wird das sichere Stillsetzen und vollständige Druckentlasten der Leitung als grundlegende Maßnahme vorausgesetzt, um Risiken bei Flanschöffnungen zu vermeiden.
