Lochscheibe (Ringscheibe) Typ LS

Lochscheibe (Ringscheibe) Typ LS – DN/PN wählen, normgerecht montieren

Die Lochscheibe Typ LS (auch Ringscheibe) ist eine zuverlässige Lösung, wenn eine Blindscheibe (Vollscheibe) für Wartung oder Prüfzwecke entfernt wird und die Flanschverbindung dennoch fachgerecht geschlossen bleiben soll. Durch den vollen Durchgang eignet sich Typ LS insbesondere für Druckprüfungen, Druckproben und Dichtheitsprüfungen in Rohrleitungssystemen und Anlagenkomponenten.

Eigenschaften

• Funktion: Platzhalter für demontierte Blindscheibe (Vollscheibe), voller Durchgang
• Anwendung: Druckprüfung / Druckprobe / Dichtheitsprüfung

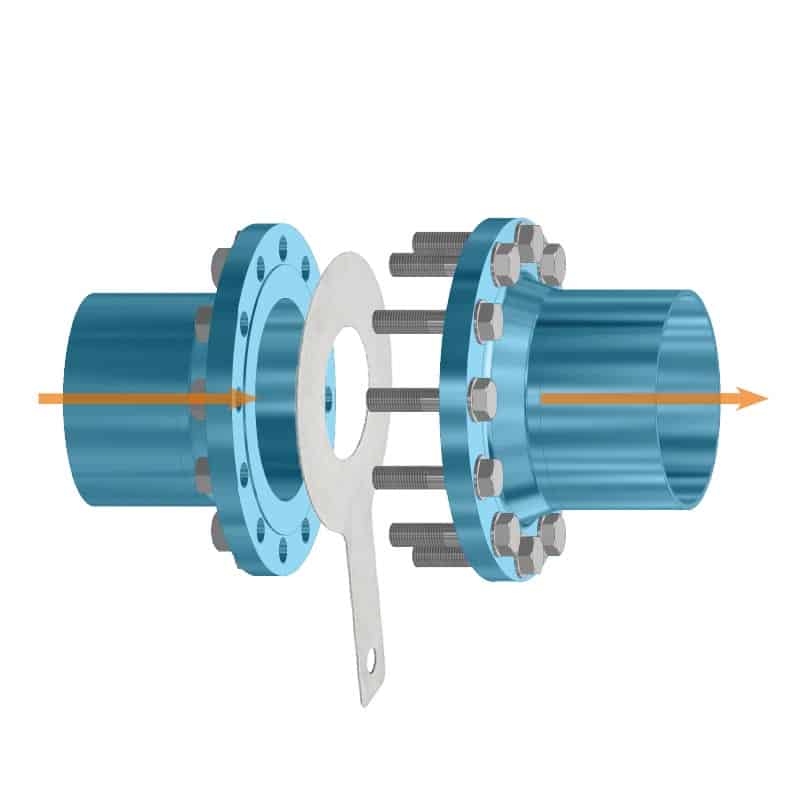

• Normen / Anschluss: zwischen Normflanschen DIN EN 1092‑1 oder ANSI B16.5
• Einbaulage: horizontal oder vertikal
• Standardausführung: Scheibe mit Handgriff (Fahne)

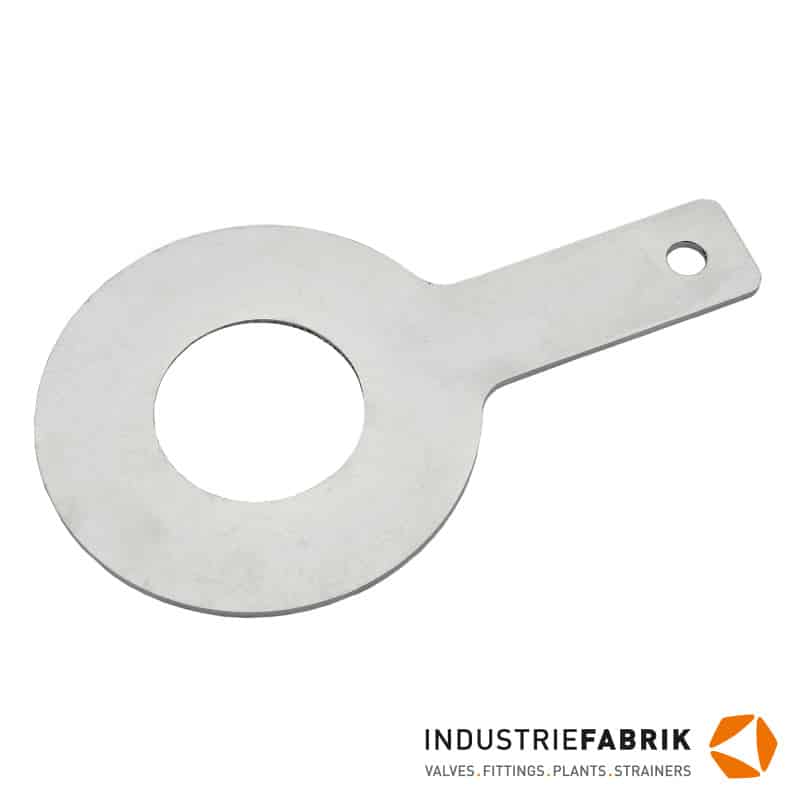

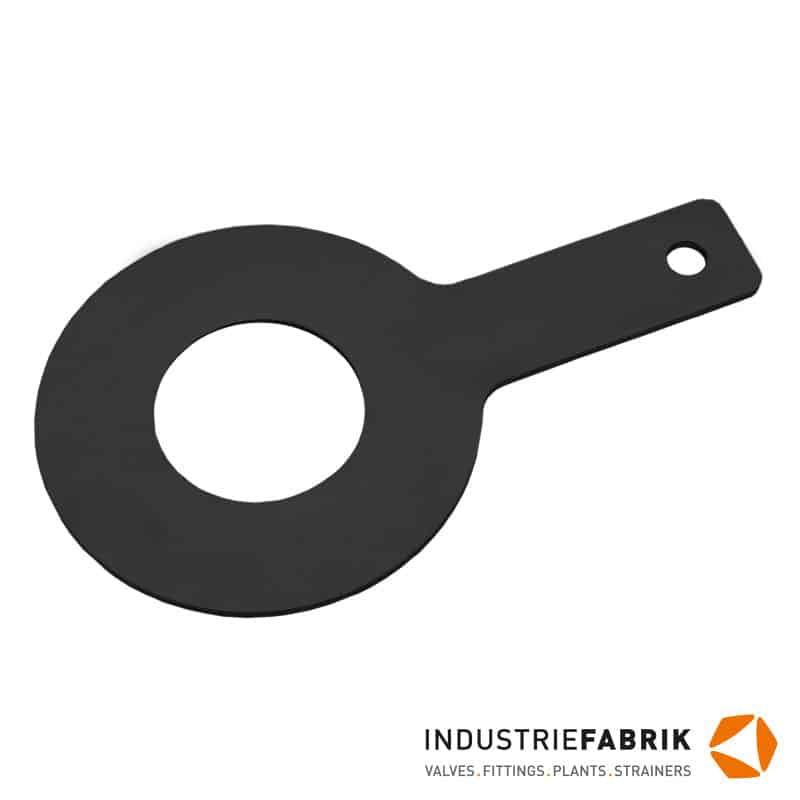

• Werkstoffe (Standard): Edelstahl 1.4301 oder Stahl S235
• Nennweiten: DN 10 bis DN 350 (weitere auf Anfrage)
• Druckstufen: PN 06 bis PN 40 (weitere auf Anfrage)
• Fertigung gemäß DIN2626

Varianten & Bestellung im Shop

Wählen Sie die passende Ausführung anhand Ihrer benötigten Nennweite (DN) und Druckstufe (PN). Bei projektspezifischen Anforderungen (Material, Sonder‑DN/PN oder Bauform) erstellen wir gern ein Angebot.

Optionen / Sonderausführungen (auf Anfrage)

• Andere Werkstoffe: z. B. 1.4571 oder weitere
• Andere Bauformen: Lochscheibe mit Entlüftung und Anbauarmaturen zur sicheren Entleerung von Rohrleitungen
• Sondermaße / Sonder‑DN / Sonder‑PN sowie projektspezifische Ausführung nach Spezifikation
• Andere Bauformen: Mit kundenspezifischem Loch in der Mitte als Drosselblende / Drosselscheibe / Drosselsteckscheibe Typ DS
• Individuelle Laserbeschriftung wie Materialnummern, Tag-Nummern
• Fertigung für ANSI Flansche gemäß ANSI B16.5
